Informações da peça

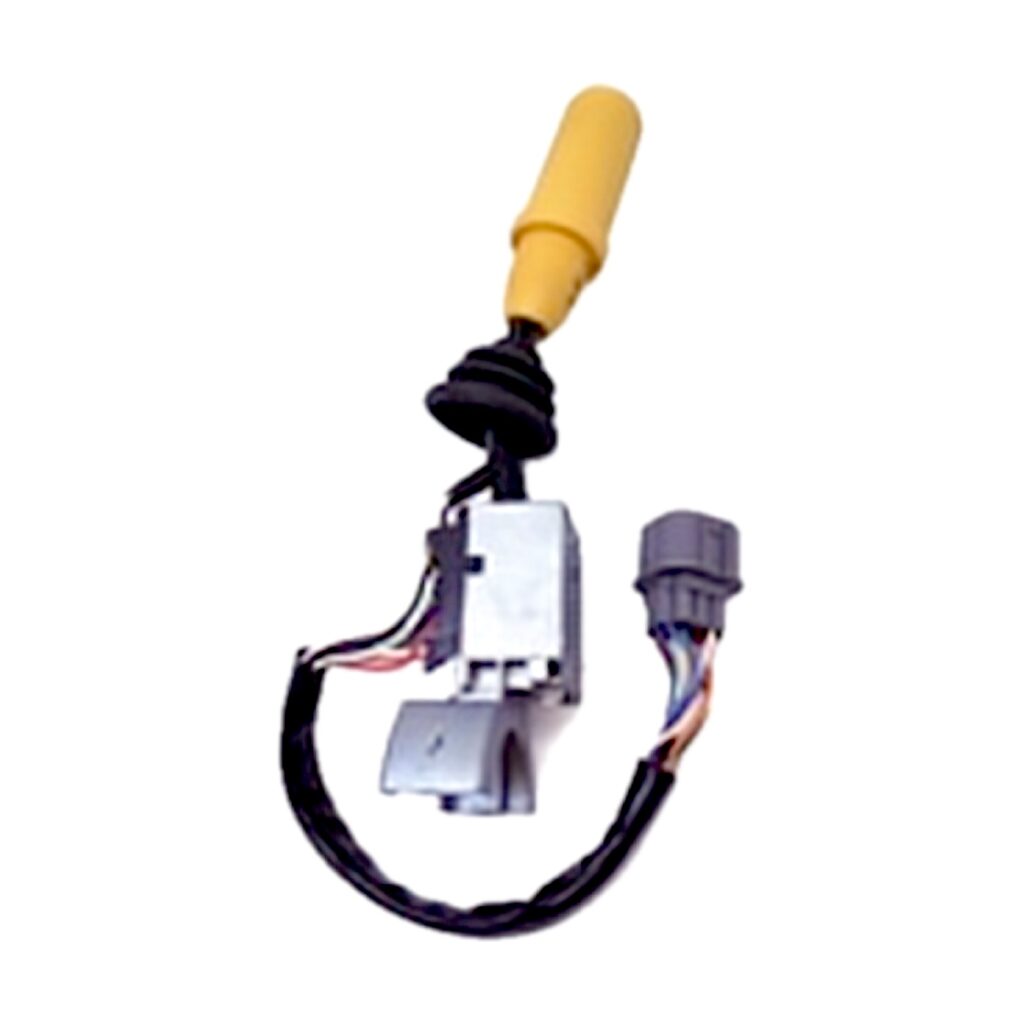

Procurando Interruptor de coluna 701/37702? É o interruptor de coluna de direção de luzes e limpador das retroescavadeiras JCB, com alavanca de manopla amarela, coifa de borracha e chicote com conectores. Pela alavanca o operador liga a iluminação e o limpador do para-brisa sem tirar as mãos de perto do volante. Na Agroter Peças, em São Paulo (SP), você confere a aplicação com a nossa equipe e faz a cotação direto pelo WhatsApp (11) 98916-7802.
Informações técnicas e aplicação
Códigos de referência: 701/37702, 701-37702, 70137702
Marca da máquina: JCB
Como funciona
O interruptor fica preso à coluna de direção. Girando a manopla ou movendo a alavanca, o operador fecha diferentes contatos internos, que ligam os circuitos de iluminação e do limpador e lavador do para-brisa. Cada posição corresponde a uma função, indicada pelos símbolos da manopla.
Sinais de defeito
- Faróis, luzes ou limpador não ligam em uma ou mais posições da alavanca.
- Limpador que não para, não muda de velocidade, ou lavador que não esguicha.
- Funções que falham ou piscam quando a alavanca é movida.
- Manopla com folga, posições sem trava ou alavanca quebrada.
- Conector oxidado ou fios partidos na saída do interruptor.
Como instalar
- Estacione em local plano, apoie os implementos no chão, acione o freio de estacionamento, desligue a máquina e desconecte o cabo negativo da bateria.
- Retire as capas ou o acabamento da coluna de direção para ter acesso ao interruptor.
- Fotografe ou marque a passagem do chicote e a posição dos conectores antes de soltar qualquer peça.
- Desconecte os conectores e solte os parafusos ou a abraçadeira que prendem o interruptor na coluna.
- Confira se o interruptor novo tem o mesmo código, o mesmo tipo de conector e a mesma posição de montagem.
- Monte o interruptor novo, aperte a fixação conforme o manual de serviço da máquina e passe o chicote pelo mesmo caminho, longe de partes móveis.
- Reconecte os conectores e o cabo da bateria e recoloque as capas da coluna.
- Ligue a máquina e teste cada posição da alavanca e da manopla: luzes, limpador e lavador devem responder em todas elas.
Se você não tem experiência com a parte elétrica da máquina, conte com um mecânico de confiança para fazer a troca.
Modelos compatíveis
RETROESCAVADEIRA
1400B, 1550B, 1600B, 1700B, 214, 215, 216, 217, 3C, 3CX, 3D, 4CX
Antes de comprar, confira o código da peça instalada na sua máquina. Em caso de dúvida, fale com a nossa equipe pelo WhatsApp (11) 98916-7802 ou pelo e-mail vendas@agroterpecas.com.br.
