Informações da peça

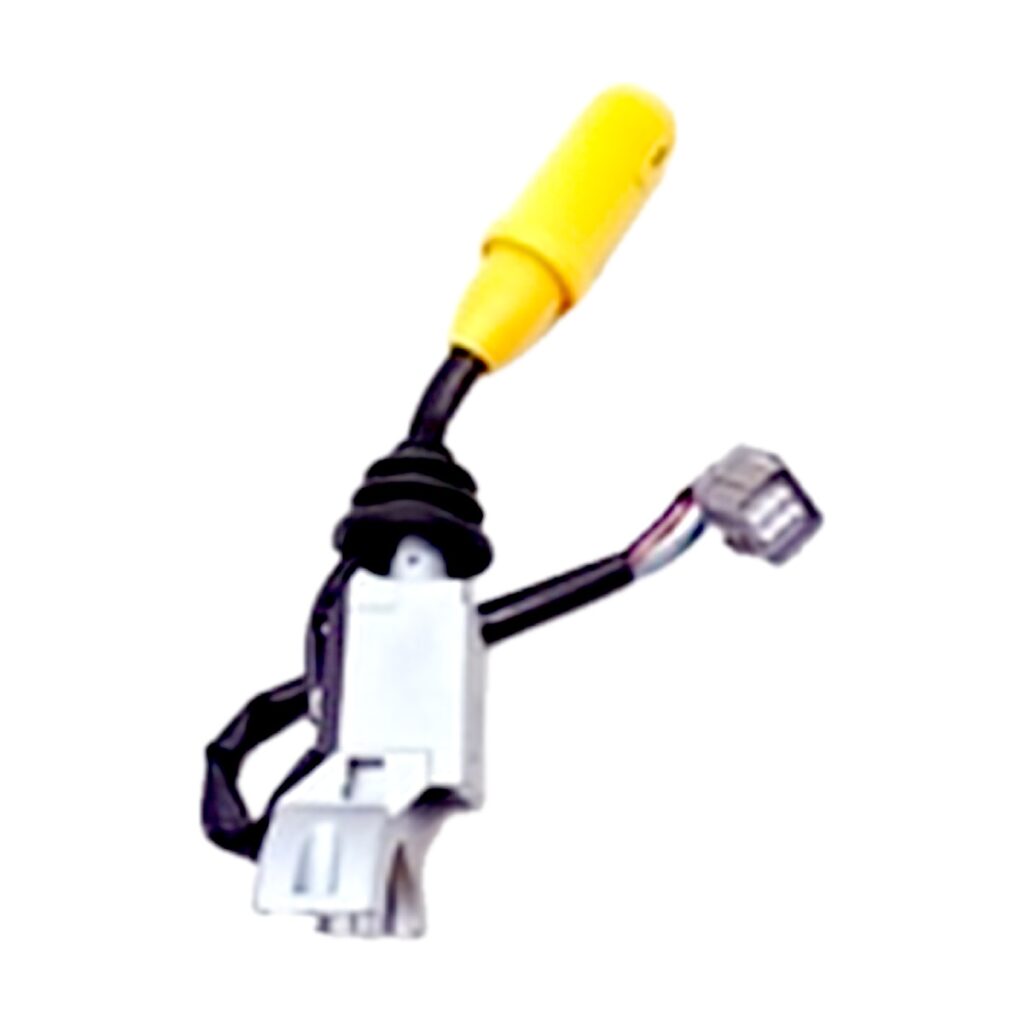

Procurando Interruptor de coluna 701/52601? É o interruptor de coluna de direção que comanda frente e ré em retroescavadeiras e manipuladores telescópicos JCB, com alavanca de manopla amarela, coifa de borracha e chicote com conectores. Pela alavanca o operador escolhe o sentido de marcha sem tirar as mãos de perto do volante. Na Agroter Peças, em São Paulo (SP), você confere a aplicação com a nossa equipe e faz a cotação direto pelo WhatsApp (11) 98916-7802.
Informações técnicas e aplicação
Códigos de referência: 701/52601, 701-52601, 70152601, 701/37701, ELT20-0041
Marca da máquina: JCB
Como funciona
A alavanca fica na coluna de direção e tem as posições frente, neutro e ré. Em cada posição, contatos internos enviam um sinal elétrico para as válvulas solenoides ou para o controle da transmissão, que engata o sentido de marcha escolhido. Assim o operador inverte o sentido de deslocamento sem tirar as mãos de perto do volante.
Sinais de defeito
- A máquina não engata frente ou ré, ou engata só um dos sentidos.
- A transmissão desengata sozinha ou falha com a vibração da máquina.
- A máquina não dá partida mesmo com a alavanca em neutro (quando há trava de partida em neutro).
- Alavanca com folga, dura, sem posições definidas ou com a coifa de borracha rasgada.
- Fios partidos ou conector oxidado perto da base do interruptor.
Como instalar
- Estacione em local plano, apoie os implementos no chão, acione o freio de estacionamento, desligue a máquina e desconecte o cabo negativo da bateria.
- Retire as capas ou o acabamento da coluna de direção para ter acesso ao interruptor.
- Fotografe ou marque a passagem do chicote e a posição dos conectores antes de soltar qualquer peça.
- Desconecte os conectores e solte os parafusos ou a abraçadeira que prendem o interruptor na coluna.
- Confira se o interruptor novo tem o mesmo código, o mesmo tipo de conector e a mesma posição de montagem.
- Monte o interruptor novo, aperte a fixação conforme o manual de serviço da máquina e passe o chicote pelo mesmo caminho, longe de partes móveis.
- Reconecte os conectores e o cabo da bateria e recoloque as capas da coluna.
- Com a máquina freada e em local livre, teste todas as posições da alavanca: confira se frente, neutro e ré engatam corretamente, se a partida só acontece em neutro (quando a máquina tem essa proteção) e se não há códigos de falha no painel.
Como esta peça comanda o sentido de marcha, se você não tem experiência, deixe a troca e o teste com um mecânico de confiança.
Modelos compatíveis
RETROESCAVADEIRA
2CX, 2CX Airmaster, 2CXL, 2CXU, 3CX, 3CX Contractor, 3CXE, 3CXSM, 3CX-4T, 3CX444 Super, 4C, 4CN, 4CN444, 4CX, 4CX444, 4CXSM444, 214-2, 214-4, 214S, 215-2, 215-4, 215E, 215S, 216-4, 217-2, 217-4, 217S
MANIPULADOR TELESCÓPICO (LOADALL)
504B, 506B, 508C, 520-4, 520S, 525-58, 525-67, 525B-2, 526, 526S, 527-58, 528-70, 530-67, 530-95, 530-110, 530-120, 530B-4HL, 530S, 532H, 535-67, 537-120, 537-130, 537H
Antes de comprar, confira o código da peça instalada na sua máquina. Em caso de dúvida, fale com a nossa equipe pelo WhatsApp (11) 98916-7802 ou pelo e-mail vendas@agroterpecas.com.br.
