Informações da peça

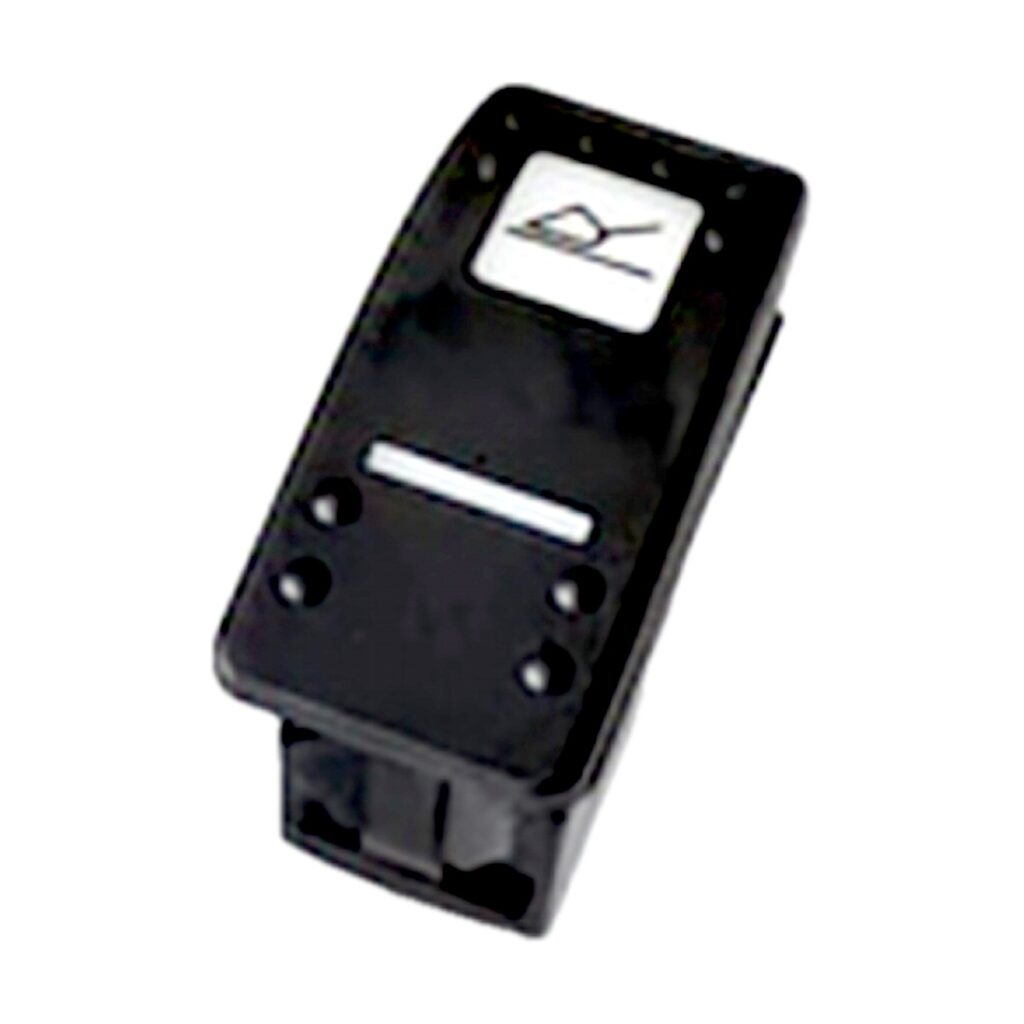

Procurando Interruptor de painel 701/58835? Este interruptor basculante (tipo rocker) fica no painel da cabine de retroescavadeiras e pás carregadeiras JCB e traz na tecla o símbolo do retorno à escavação (return to dig). Ele liga a função que leva a caçamba da carregadeira de volta à posição de escavação, nivelada com o chão, depois de descarregar, agilizando o ciclo de trabalho. Na Agroter Peças, em São Paulo (SP), você confere a aplicação com a nossa equipe e faz a cotação direto pelo WhatsApp (11) 98916-7802.
Informações técnicas e aplicação
Códigos de referência: 701/58835, 701-58835, 70158835
Marca da máquina: JCB
Como funciona
Com a função ligada pela tecla, um sensor no braço da carregadeira percebe quando a caçamba chega ao ângulo de escavação e libera o comando nesse ponto. Assim a caçamba para na posição certa sem que o operador precise ajustar no olho. Na JCB, o 701/58835 identifica a tecla com esse símbolo, que encaixa no corpo do interruptor basculante.
Sinais de defeito
- A caçamba não para na posição de escavação com a função ligada.
- A função não liga ou não desliga ao acionar a tecla.
- Luz indicadora da tecla apagada ou piscando, quando houver.
- Tecla frouxa, quebrada, travada ou sem retorno.
- Mau contato que faz a função falhar com a vibração da máquina.
Como instalar
- Desligue a máquina, retire a chave e desconecte o cabo negativo da bateria.
- Solte o interruptor do painel com cuidado, pressionando as travas laterais ou removendo o acabamento do painel, conforme o modelo.
- Antes de soltar o conector, fotografe ou marque a posição dos fios.
- Desconecte o conector e confira se os terminais estão limpos, firmes e sem oxidação.
- Compare a peça nova com a antiga: código, símbolo da tecla, número de terminais e formato do encaixe. Confira também se você precisa do interruptor completo ou apenas da tecla.
- Ligue o conector no interruptor novo e encaixe-o no painel até as travas firmarem.
- Reconecte a bateria, ligue a máquina e teste a função com a máquina em local livre, nas duas posições da tecla.
Se você não tem experiência com a parte elétrica da máquina, conte com um mecânico de confiança para fazer a troca.
Modelos compatíveis
RETROESCAVADEIRA
2CX, 2CXS, 2CXSL, 2CXL, 2CX-SM, 2CX Utility, 2CX Airmaster, 3CX, 3CX-2, 3CX-4, 3CX-T, 3CX-T-PC, 3CXS-PC, 3CX-4T PC, 3CX-4WS PC, 3CX4WSSMPC, 3CXSM 4TPC, 3CXCSM4TPC, 3CXC-4T PC, 3CX Contractor, 3CX LWT, 3CX P/S, 3CX Manual, 3CX Super, 3CX Super P/S, 3CX Super Man, 3CXSM, 3CXSM-4, 3CXSM P/S, 3CXSM Manual, 3CXSM444 Super, 3CXS AWS, 3CN-4, 4C, 4C444 Super, 4C-4T PC, 4C-4WS PC, 4CN, 4CN444 Super, 4CN-4T PC, 4CN-4WS PC, 4CX, 4CX444, 4CX444 Super, 4CX-PC, 4CX-4WS PC, 4CX4WSSMPC, 4CXS-4WSPC, 4CXS4WSSMPC, 4CXSM444, 4CXSM444 Super, 4CXM
PÁ CARREGADEIRA
426e, 426 Tier 2, 434S, 436 Tier 2, 436eM, 446, 456 Tier 2, 467
Antes de comprar, confira o código da peça instalada na sua máquina. Em caso de dúvida, fale com a nossa equipe pelo WhatsApp (11) 98916-7802 ou pelo e-mail vendas@agroterpecas.com.br.
