Informações da peça
Procurando Interruptor do giroflex 701/58704? É a tecla do painel que liga e desliga o giroflex (luz rotativa de advertência) das máquinas JCB. O giroflex avisa pessoas e veículos próximos de que a máquina está trabalhando ou se deslocando. Na Agroter Peças, em São Paulo (SP), você confere a aplicação com a nossa equipe e faz a cotação direto pelo WhatsApp (11) 98916-7802.
Informações técnicas e aplicação
Códigos de referência: 701/58704, 701-58704, 70158704
Marca da máquina: JCB

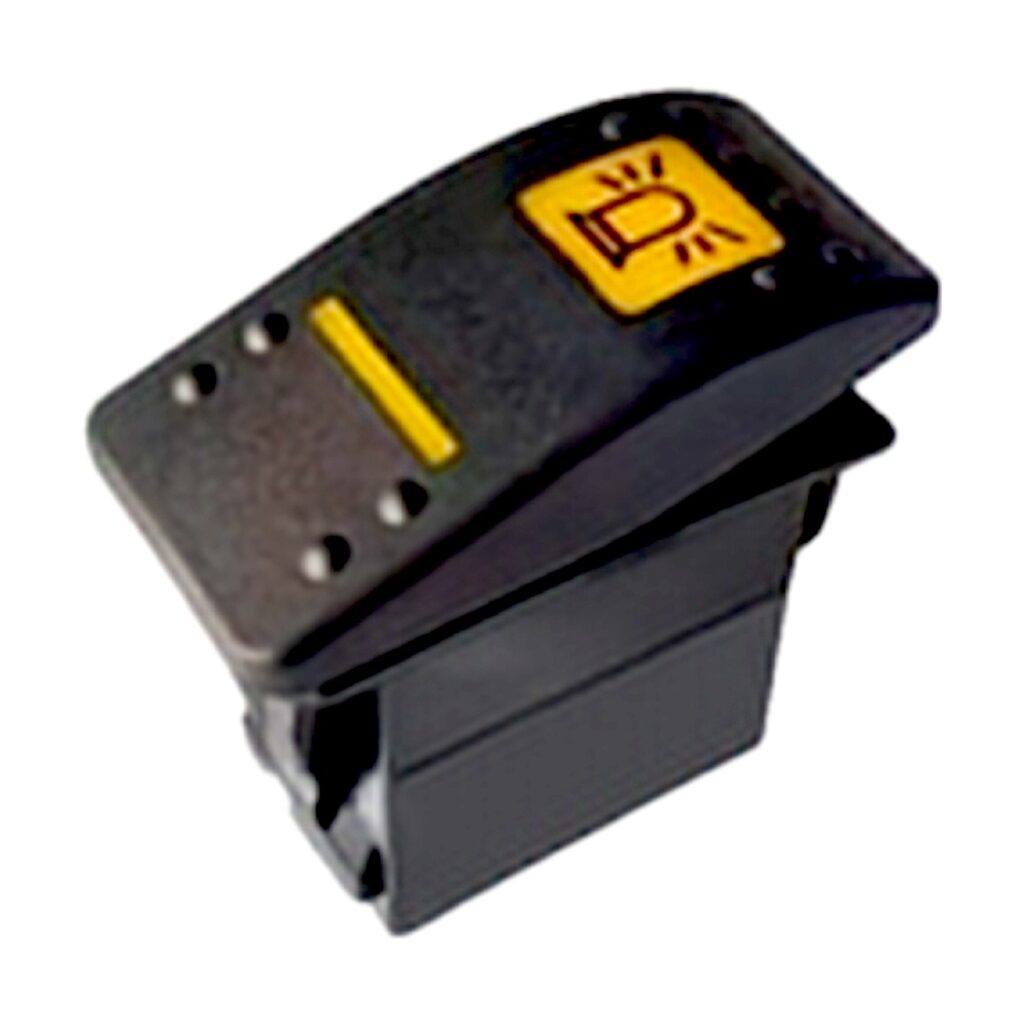

Tipo: interruptor tipo tecla (rocker) preto, com faixa indicadora âmbar
Símbolo: luz rotativa de advertência (giroflex), em âmbar
Observação: na numeração JCB, os códigos 701/58xxx identificam a tecla (capa com o símbolo) que vai sobre o corpo do interruptor; a foto mostra o interruptor montado. Confirme com a nossa equipe se a peça vem completa ou só a tecla.
Como funciona
Os interruptores de painel JCB são formados por um corpo com os contatos elétricos e por uma tecla (capa) com o símbolo da função, que pode ser trocada separadamente. Ao ligar a tecla do giroflex, o interruptor alimenta a luz rotativa no teto da cabine e a faixa âmbar indica que ela está ativa. Desligando a tecla, o giroflex apaga.
Sinais de defeito
- O giroflex não acende, mesmo com lâmpada (ou LED), fusível e conector do teto em bom estado.
- O giroflex liga e desliga sozinho com a vibração da máquina.
- A faixa indicadora âmbar não acende com o giroflex ligado.
- Tecla frouxa, quebrada ou que não trava na posição ligada.
- Símbolo da tecla gasto ou ilegível.
Como instalar
- Estacione a máquina em local plano, apoie os implementos no chão, desligue o motor e retire a chave.
- Desligue a chave geral ou desconecte o cabo negativo da bateria para evitar curto-circuito.
- Tenha acesso à parte de trás do interruptor, removendo a tampa ou o acabamento do painel quando for necessário.
- Fotografe ou anote a posição do conector e solte-o com cuidado, sem puxar pelos fios.
- Aperte as travas laterais e retire o interruptor antigo do recorte do painel.
- Confira se o conector não está oxidado, derretido ou com terminais frouxos; se estiver, corrija antes de instalar a peça nova.
- Ligue o conector no interruptor novo e encaixe-o no painel até as travas prenderem.
- Reconecte a bateria, ligue a chave e teste o giroflex e a faixa indicadora da tecla.
Se você não tem experiência com a parte elétrica de máquinas pesadas, peça a instalação a um mecânico de confiança.
Modelos compatíveis
RETROESCAVADEIRA
3CX, 4CX, 214, 215, 217
MANIPULADOR TELESCÓPICO (LOADALL)
520, 526, 530, 540
PÁ CARREGADEIRA DE RODAS
410, 415, 420
Antes de comprar, confira o código da peça instalada na sua máquina. Em caso de dúvida, fale com a nossa equipe pelo WhatsApp (11) 98916-7802 ou pelo e-mail vendas@agroterpecas.com.br.
