Informações da peça

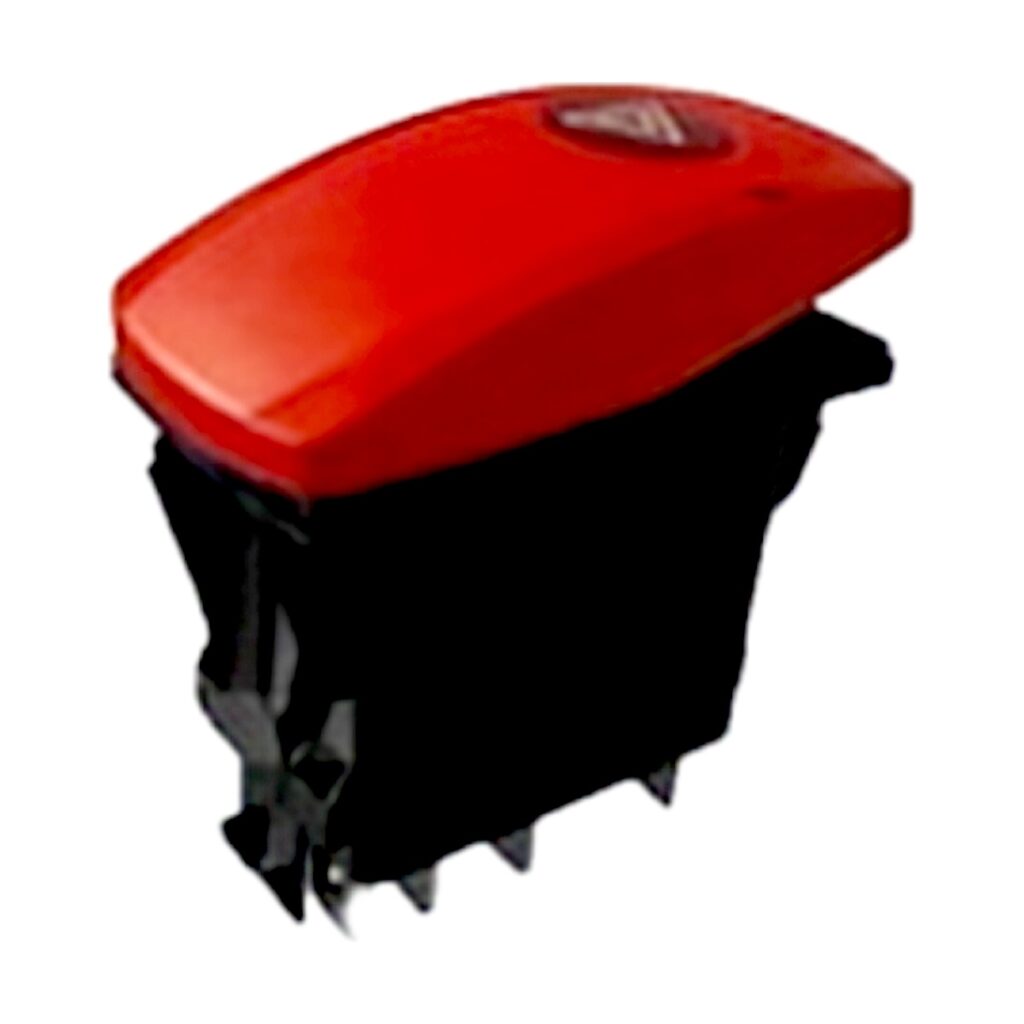

Procurando Interruptor do pisca-alerta 214-4702? É a tecla vermelha do painel que liga e desliga o pisca-alerta das máquinas Caterpillar. Ela sinaliza a máquina parada, em manobra ou em situação de risco, principalmente em vias e canteiros com movimento. Na Agroter Peças, em São Paulo (SP), você confere a aplicação com a nossa equipe e faz a cotação direto pelo WhatsApp (11) 98916-7802.
Informações técnicas e aplicação
Códigos de referência: 214-4702, 2144702
Marca da máquina: Caterpillar
Tipo: interruptor tipo tecla (rocker) vedado, de duas posições, iluminado
Símbolo: triângulo de advertência (pisca-alerta)
Tensão: 12 V (LED vermelho de indicação)
Como funciona
Com a tecla ligada, o interruptor aciona o circuito do pisca-alerta e todas as setas piscam ao mesmo tempo, comandadas pelo relé de pisca. O LED vermelho da tecla indica que o pisca-alerta está ativo. Desligando a tecla, as setas voltam a funcionar normalmente pela alavanca de seta.
Sinais de defeito
- O pisca-alerta não liga, mas as setas funcionam pela alavanca.
- As luzes acendem e não piscam, ou piscam só de um lado (verifique também o relé e as lâmpadas).
- O LED vermelho da tecla não acende com o pisca-alerta ligado.
- Tecla que não trava na posição ligada ou desliga sozinha.
- Terminais escurecidos ou derretidos atrás da tecla.
Como instalar
- Estacione a máquina em local plano, apoie os implementos no chão, desligue o motor e retire a chave.
- Desligue a chave geral ou desconecte o cabo negativo da bateria para evitar curto-circuito.
- Tenha acesso à parte de trás do interruptor, removendo a tampa ou o acabamento do painel quando for necessário.
- Fotografe ou anote a posição do conector e solte-o com cuidado, sem puxar pelos fios.
- Aperte as travas laterais e retire o interruptor antigo do recorte do painel.
- Confira se o conector não está oxidado, derretido ou com terminais frouxos; se estiver, corrija antes de instalar a peça nova.
- Ligue o conector no interruptor novo e encaixe-o no painel até as travas prenderem.
- Reconecte a bateria e teste o pisca-alerta dando a volta na máquina para ver todas as luzes; confira também o LED vermelho da tecla.
Se você não tem experiência com a parte elétrica de máquinas pesadas, peça a instalação a um mecânico de confiança.
Modelos compatíveis
RETROESCAVADEIRA
414E, 416E, 420E, 420F, 422E, 426 F2, 430E, 430F, 432E, 434E, 442E, 444E, 450E
PÁ CARREGADEIRA DE RODAS
906H, 907H, 908H, 910K, 914K
MANIPULADOR TELESCÓPICO
TH336, TH337, TH406, TH407
Antes de comprar, confira o código da peça instalada na sua máquina. Em caso de dúvida, fale com a nossa equipe pelo WhatsApp (11) 98916-7802 ou pelo e-mail vendas@agroterpecas.com.br.
