Informações da peça

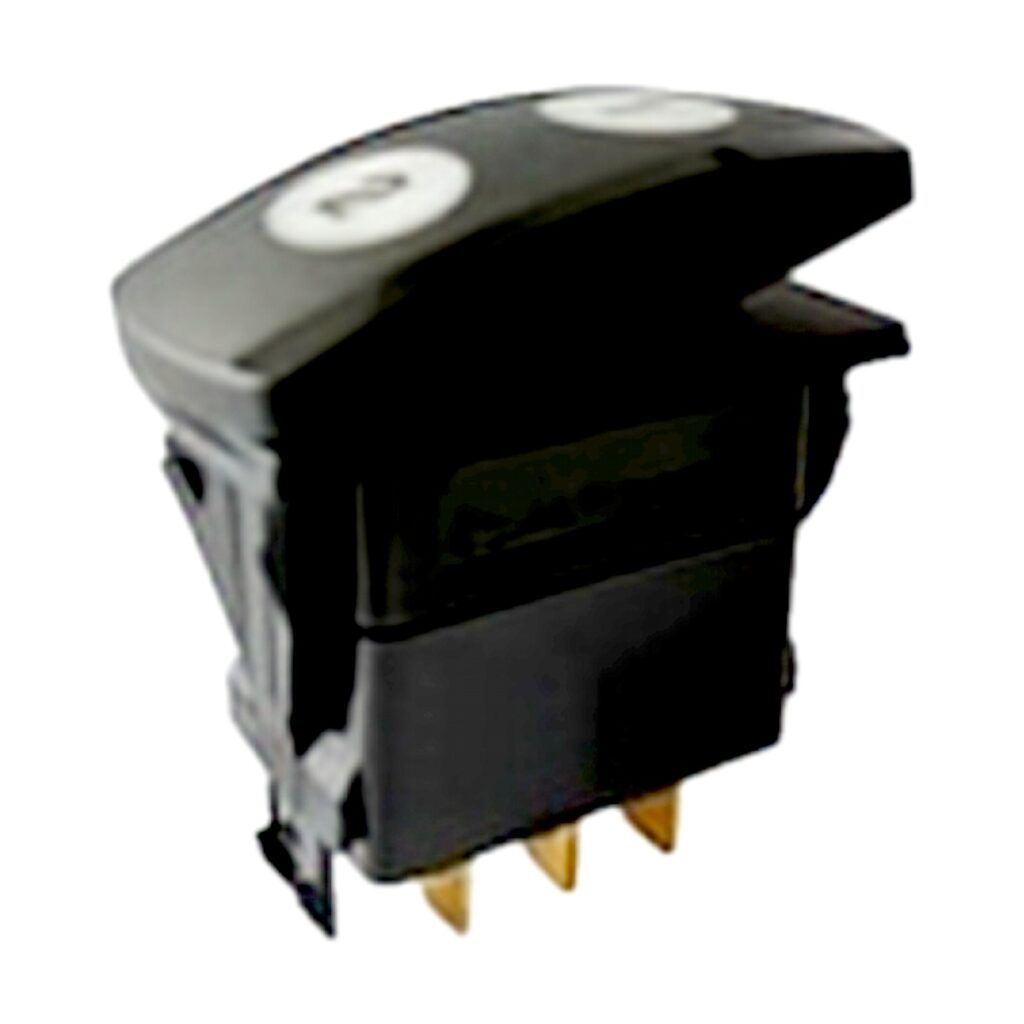

Procurando Interruptor tipo tecla 214-4694? É uma tecla de painel da linha de interruptores das retroescavadeiras Caterpillar série E e máquinas compactas da mesma geração. Ela tem as posições marcadas com números nas janelas brancas; compare com a tecla instalada na sua máquina. Na Agroter Peças, em São Paulo (SP), você confere a aplicação com a nossa equipe e faz a cotação direto pelo WhatsApp (11) 98916-7802.
Informações técnicas e aplicação
Códigos de referência: 214-4694, 2144694
Marca da máquina: Caterpillar
Tipo: interruptor tipo tecla (rocker)
Símbolo: posições marcadas com números (“1” e “2”) em janelas brancas
Como funciona
Ao pressionar um dos lados da tecla, o interruptor muda o circuito e seleciona a posição correspondente da função que ele comanda. As teclas dessa linha Caterpillar têm a mesma carcaça e mudam o símbolo e as ligações internas, por isso o código e o símbolo precisam ser iguais aos da peça instalada.
Sinais de defeito
- A função indicada pelo símbolo não liga ou não desliga ao acionar a tecla.
- Funcionamento intermitente: liga e desliga sozinho com a vibração da máquina.
- Tecla frouxa, quebrada, sem o “clique” de encaixe ou travada em uma posição.
- Terminais escurecidos, oxidados ou derretidos atrás do interruptor.
- Uma das posições funciona e a outra não.
Como instalar
- Estacione a máquina em local plano, apoie os implementos no chão, desligue o motor e retire a chave.
- Desligue a chave geral ou desconecte o cabo negativo da bateria para evitar curto-circuito.
- Tenha acesso à parte de trás do interruptor, removendo a tampa ou o acabamento do painel quando for necessário.
- Fotografe ou anote a posição do conector e solte-o com cuidado, sem puxar pelos fios.
- Aperte as travas laterais e retire o interruptor antigo do recorte do painel.
- Confira se o conector não está oxidado, derretido ou com terminais frouxos; se estiver, corrija antes de instalar a peça nova.
- Ligue o conector no interruptor novo e encaixe-o no painel até as travas prenderem.
- Reconecte a bateria, ligue a chave e teste as duas posições da tecla; verifique se o painel não mostra código de falha.
Se você não tem experiência com a parte elétrica de máquinas pesadas, peça a instalação a um mecânico de confiança.
Modelos compatíveis
RETROESCAVADEIRA
414E, 416E, 420E, 422E, 430E, 432E, 442E, 426 F2
PÁ CARREGADEIRA DE RODAS
906H, 907H, 908H, 910K, 914K
MANIPULADOR TELESCÓPICO
TH336, TH337, TH406, TH407, TH414
Antes de comprar, confira o código da peça instalada na sua máquina. Em caso de dúvida, fale com a nossa equipe pelo WhatsApp (11) 98916-7802 ou pelo e-mail vendas@agroterpecas.com.br.
