Informações da peça

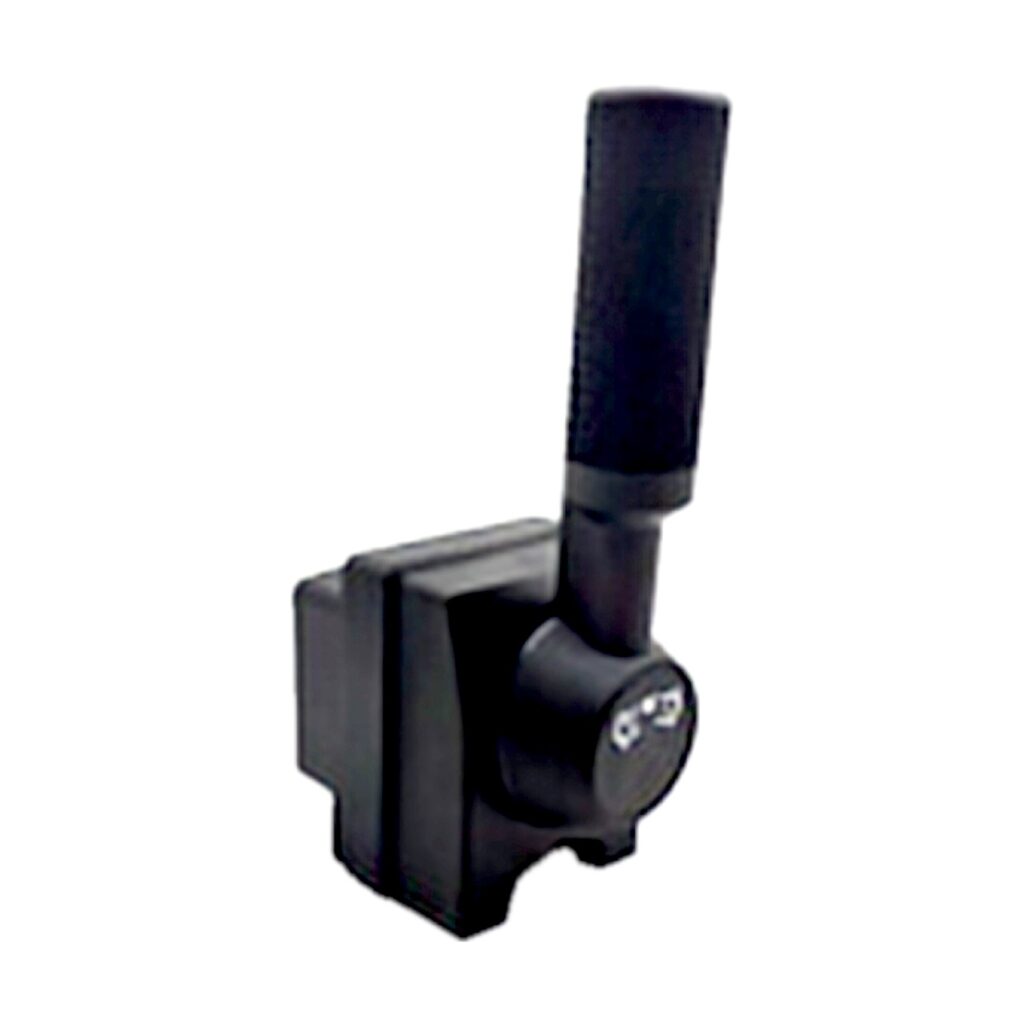

Procurando Chave de transmissão 261-2209? É a alavanca de controle da transmissão das retroescavadeiras Caterpillar das séries C, D e E e de manipuladores telescópicos TH. Com ela o operador escolhe o sentido de deslocamento (frente, neutro e ré) e a marcha; o código 261-2209 substitui o antigo 137-8899. Na Agroter Peças, em São Paulo (SP), você confere a aplicação com a nossa equipe e faz a cotação direto pelo WhatsApp (11) 98916-7802.
Informações técnicas e aplicação
Códigos de referência: 261-2209, 2612209, 137-8899 (código anterior)
Marca da máquina: Caterpillar
Como funciona
Dentro da alavanca há contatos elétricos que mudam de estado conforme a posição. Empurrar a alavanca para frente ou para trás escolhe o sentido de deslocamento (frente, neutro ou ré) e, nesse tipo de seletor, girar a manopla escolhe a marcha. O controle eletrônico da transmissão lê essa combinação de sinais e engata a marcha pedida; por segurança, a partida do motor costuma exigir a alavanca em neutro.
Sinais de defeito
- A máquina não engata frente ou ré, ou fica presa em neutro.
- A marcha não muda ao girar a manopla, ou escapa sozinha durante o trabalho.
- Alerta ou código de falha da transmissão aparece no painel.
- O comando falha só às vezes, principalmente ao mexer na alavanca ou no chicote (mau contato).
- Alavanca com folga, sem as posições firmes ou com a coifa de borracha rasgada.
Como instalar
- Estacione em local plano, apoie os implementos no chão, aplique o freio de estacionamento, desligue o motor e desconecte a bateria.
- Retire as capas e acabamentos para ter acesso à alavanca montada na coluna de direção.
- Solte o conector do chicote segurando pelo corpo do conector, sem puxar pelos fios.
- Remova os parafusos de fixação e tire a peça antiga. Compare com a nova: formato do suporte, lado de montagem, conector e número de pinos.
- Instale a peça nova, aperte os parafusos conforme o manual de serviço da máquina e passe o chicote longe de partes móveis.
- Reconecte o conector limpo e seco e religue a bateria.
- Com a área livre, teste todas as posições da alavanca e confira se não há código de falha no painel. Algumas máquinas pedem ajuste ou calibração do controle da transmissão com ferramenta de diagnóstico; veja o manual de serviço.
Se você não tem experiência com a parte elétrica de máquinas pesadas, conte com um mecânico de confiança para fazer a troca.
Modelos compatíveis
RETROESCAVADEIRA
414E, 416C, 416D, 416E, 420D, 420E, 422E, 424B, 424D, 426C, 428C, 428D, 428E, 430D, 430E, 432D, 432E, 434E, 436C, 438C, 438D, 442D, 442E, 444E, 446D, 450E
MANIPULADOR TELESCÓPICO
TH220B, TH330B, TH340B, TH350B, TH355B, TH460B, TH560B, TH580B
Antes de comprar, confira o código da peça instalada na sua máquina. Em caso de dúvida, fale com a nossa equipe pelo WhatsApp (11) 98916-7802 ou pelo e-mail vendas@agroterpecas.com.br.
